V oblasti vysokej výroby presnosti zohrávajú čisté miestnosti kľúčovú úlohu pri zabezpečovaní kvality a spoľahlivosti produktu. Ako skúsený dodávateľ systému CleanRoom System som bol svedkom z prvej ruky jedinečné požiadavky a rozdiely medzi čistými miestnosťami používanými v leteckom a automobilovom priemysle. Tieto dva sektory, zatiaľ čo obidve sa spoliehajú na čisté prostredie na výrobu, majú zreteľné vlastnosti, ktoré formujú dizajn a prevádzku svojich čistých miestností.
1. Environmentálne požiadavky
1.1 Kontrola častíc
Letecké čistiace miestnosti vyžadujú extrémne vysokú úroveň kontroly častíc. Komponenty používané v leteckom priestranstve, ako je mikroelektronika pre avioniku, čepele turbíny a satelitné komponenty, sú vysoko citlivé na dokonca aj tie najmenšie častice. Napríklad jedna častica na mikročipu môže spôsobiť krátky obvod, ktorý vedie k zlyhaniam systému, ktorý by mohol mať počas letu katastrofické následky. Letecké čisté miestnosti preto často fungujú na úrovni ISO triedy 3 alebo dokonca čistejšie. Čisté miesty ISO triedy 3 neumožňujú viac ako 1 000 častíc veľkosti 0,5 mikrometrov na kubický meter vzduchu.
Na druhej strane automobilové čisté komisie, pričom si stále vyžaduje prísnu kontrolu častíc, zvyčajne fungujú na menej prísnej úrovni. Automobilová výroba sa zameriava hlavne na komponenty, ako sú časti motora, elektronické riadiace jednotky (ECUS) a oblastí na striekanie farieb. Tolerancia pre častice je relatívne vyššia a čisté miestnosti v automobilovom priemysle zvyčajne fungujú v triede ISO 5 až ISO triede 7. Napríklad čistá čistá trieda 5 umožňuje viac ako 35 200 častíc veľkosti 0,5 mikrometrov na kubický meter vzduchu.
1.2 Riadenie teploty a vlhkosti
V leteckých čistých miestnostiach sú presné regulácie teploty a vlhkosti rozhodujúce. Rozšírenie a kontrakcia materiálov v dôsledku zmien teploty môže ovplyvniť rozmerovú presnosť leteckých komponentov. Napríklad pri výrobe kompozitných materiálov používaných v krídlach lietadiel môže dokonca aj malá odchýlka teploty viesť k zmenám v procese vytvrdzovania, čo má za následok oslabené štruktúry. Vlhkosť môže navyše ovplyvniť výkon elektronických komponentov spôsobením korózie alebo ovplyvnením elektrických vlastností. Letecké čistiace miestnosti zvyčajne udržiavajú teplotu v úzkom rozsahu ± 1 ° C a relatívna vlhkosť medzi 30% - 50%.
Automobilové čistiace miestnosti tiež vyžadujú kontrolu teploty a vlhkosti, ale požiadavky sú menej prísne. V procese rozprašovania automobilov ovplyvňujú teplotu a vlhkosť kvalitu povrchovej úpravy farby. Prijateľný rozsah je však v porovnaní s leteckým priestorom širší. Automobilové čistiace miestnosti zvyčajne udržiavajú teplotný rozsah ± 2 ° C a relatívnu vlhkosť medzi 40% - 60%.
2. Návrh a rozloženie
2.1 Požiadavky na priestor
Letecké čistiace miestnosti často potrebujú väčšie priestory kvôli veľkosti vyrábaných komponentov. Napríklad výroba veľkých leteckých krídel alebo sekcií trupu si vyžaduje značné množstvo podlahovej plochy. Okrem toho musia letecké čisté komisy prispôsobiť špecializované vybavenie, ako sú rozsiahle stroje na obrábanie, autoklávy na kompozitné vytvrdzovanie a testovacie zariadenia. Tieto zariadenia je potrebné usporiadať spôsobom, ktorý umožňuje efektívny pracovný tok a ľahký prístup k údržbe a kontrole.
Automobilové čistiace miestnosti, a zároveň vyžadujú dostatok priestoru, sú vo všeobecnosti kompaktnejšie. Automobilové komponenty, ako sú bloky motora a ECU, sú v porovnaní s leteckými komponentmi menšie. Usporiadanie automobilových čistých miestností sa viac zameriava na optimalizáciu výrobnej linky, aby sa zabezpečilo hladký tok častí z jednej výrobnej fázy do druhej.
2.2 Vzory prúdenia vzduchu
V leteckých čistých miestnostiach sa bežne používa jednosmerný prúd vzduchu. Jednosmerný prúd vzduchu poskytuje nepretržitý laminárny prietok čistého vzduchu od stropu po podlahu, ktorý účinne zametal častice a kontaminanty. Tento typ prúdenia vzduchu je nevyhnutný na udržanie čistoty vysokej úrovne vyžadovanej pri výrobe letectva. Napríklad pri zostavení satelitných komponentov pomáha jednosmerný prúd vzduchu zabrániť usadeniu častíc na citlivých elektronických častiach.
Automobilové čistiace miestnosti môžu používať kombináciu jednosmerného a turbulentného prúdenia vzduchu. Turbulentný prúd vzduchu je vhodný pre oblasti, v ktorých je potrebné rýchlo vymeniť veľký objem vzduchu, napríklad v kabínach. Kombinácia rôznych vzorov prúdenia vzduchu umožňuje automobilovým čisteniam spĺňať špecifické požiadavky rôznych výrobných procesov.
3. Čisté miestne vybavenie
3.1 Filtračné systémy
Letecké čistiace miestnosti vyžadujú filtre vzduchu s vysokým účinným časticami (HEPA) a filtrov s nízkym prienikom (ULPA). Tieto filtre sú schopné odstraňovať častice až 0,1 mikrometrov s veľmi vysokou účinnosťou. Filtračné systémy v leteckých čistých miestnostiach sú navrhnuté tak, aby poskytovali konštantný dodávok čistého vzduchu a sú často vybavené redundantnými filtračnými jednotkami, aby sa zabezpečila nepretržitá prevádzka v prípade zlyhania filtra.
Automobilové čistiace miestnosti tiež používajú filtre HEPA, ale požiadavky na efektívnosť filtra môžu byť o niečo nižšie. Filtračné systémy v automobilových čistých miestnostiach sú navrhnuté tak, aby vyvážili potrebu odstraňovania častíc s nákladmi - efektívnosťou a spotrebou energie.
3.2 Monitorovacie a riadiace systémy
Letecké čistiace miestnosti sú vybavené vysoko sofistikovanými monitorovacími a riadiacimi systémami. Tieto systémy nepretržite monitorujú parametre, ako je počet častíc, teplota, vlhkosť, rýchlosť prúdenia vzduchu a diferenciály tlaku. Akákoľvek odchýlka od parametrov set môže spustiť alarm a systém môže automaticky upraviť podmienky prostredia tak, aby sa zachovala požadovaná úroveň čistoty. Napríklad, ak počet častíc presahuje povolený limit, filtračný systém môže zvýšiť rýchlosť prietoku vzduchu.
Automobilové čistiace miestnosti majú tiež monitorovacie a riadiace systémy, ale sú relatívne menej zložité. Zameriava sa hlavne na monitorovanie kľúčových parametrov relevantných pre procesy výroby automobilov, ako je kvalita náteru - postrek, teplota v vytvrdzovacích peciach a úroveň častíc v kritických oblastiach.
4. Regulačné a certifikačné požiadavky
4.1 letecký priemysel
Letecký priemysel podlieha prísnym medzinárodným predpisom a osvedčeniam. Napríklad Federálna správa letectva (FAA) v Spojených štátoch a Agentúra pre bezpečnosť letectva Európskej únie (EASA) majú osobitné požiadavky na výrobu a testovanie leteckých komponentov. Čisté miestnosti používané vo výrobe letectva musia dodržiavať tieto predpisy, aby sa zaistila bezpečnosť a spoľahlivosť lietadiel a kozmických lodí. Okrem toho letecké spoločnosti musia často získať certifikácie, ako je ISO 9001 pre riadenie kvality a AS9100 pre letectvo - špecifické riadenie kvality.
4.2 automobilový priemysel
Automobilový priemysel má tiež svoj vlastný súbor predpisov a štandardov. Napríklad Medzinárodná organizácia pre štandardizáciu (ISO) vyvinula normy, ako napríklad ISO/TS 16949 pre systémy riadenia kvality automobilov. Čisté miestnosti v automobilovom priemysle musia dodržiavať tieto normy, aby sa zabezpečila kvalita a bezpečnosť automobilových výrobkov. Regulačné požiadavky sú však vo všeobecnosti menej prísne v porovnaní s leteckým priemyslom.
5. Úvahy o nákladoch
5.1 Náklady na výstavbu
Budovanie leteckého čistého priestoru je vo všeobecnosti drahšie ako automobilová čistá. Vyššia úroveň požiadaviek na čistotu, väčšie priestory a sofistikovanejšie vybavenie prispievajú k zvýšeným výstavbovým nákladom. Napríklad inštalácia filtrov ULPA a pokročilých monitorovacích systémov v leteckých čistých miestnostiach prispieva k celkovým nákladom.
5.2 Prevádzkové náklady
Prevádzkové náklady na letecké čistiace miestnosti sú tiež vyššie. Nepretržitá prevádzka filtračných systémov s vysokou účinnosťou, presná kontrola teploty a vlhkosti a prísne požiadavky na monitorovanie a údržbu vedú k vyššej spotrebe energie a nákladom na prácu. Automobilové čistiace miestnosti s ich relatívne nižšou požiadavkami na čistotu a menej zložitými zariadeniami majú nižšie prevádzkové náklady.
Záverom je, že rozdiely medzi čistými miestnosťami pre letecký a automobilový priemysel sú významné. Tieto rozdiely sú spôsobené jedinečnými požiadavkami každého odvetvia z hľadiska kvality výrobkov, bezpečnosti a výrobných procesov. Ako dodávateľ systému System CleanRoom chápeme tieto rozdiely a sme schopní poskytnúť prispôsobené riešenia pre letectvo a automobilový klient.

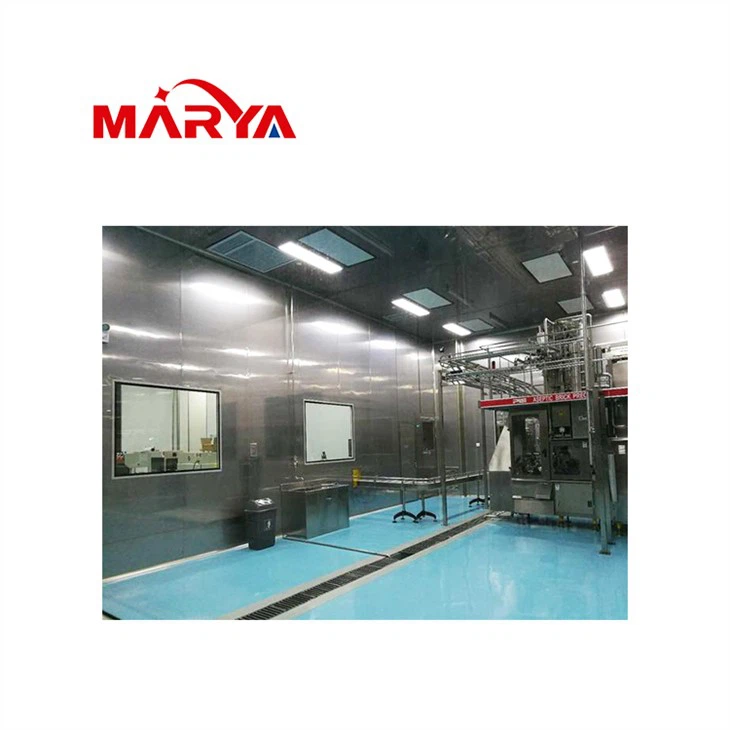

Ak ste v leteckom alebo automobilovom priemysle a hľadáte spoľahlivý systém s čistením, sme tu, aby sme pomohli. Náš tím expertov môže navrhnúť a vybudovať čistú miestnosť, ktorá spĺňa vaše konkrétne požiadavky. Či potrebujete aČistá miestnosť na kozmetickú výrobuaPharma Electric Cleanomalebo aČistá miestnosť na spracovanie potravín, máme skúsenosti a odborné znalosti, aby sme dosiahli vysoko kvalitné riešenie. Kontaktujte nás ešte dnes a začnite diskusiu o obstarávaní a posuňte váš výrobný proces na ďalšiu úroveň.
Odkazy
- Normy série ISO 14644 pre čisté miestnosti a pridružené kontrolované prostredia.
- Predpisy Federálnej správy letectva (FAA) pre výrobu letectva.
- Normy Medzinárodnej organizácie pre štandardizáciu (ISO) pre systémy riadenia kvality automobilov.
